在电线电缆、光纤光缆、管材挤出等连续生产线中，稳定的牵引是保证产品质量的关键。引取轮组合轮作为牵引单元的核心部件，通过多轮协同工作，提供恒定的线速度与张力，确保产品外径均匀、表面光洁。本文将围绕引取轮组合轮的结构、应用、选型及维护展开，帮助您更好地理解和使用这一组件。

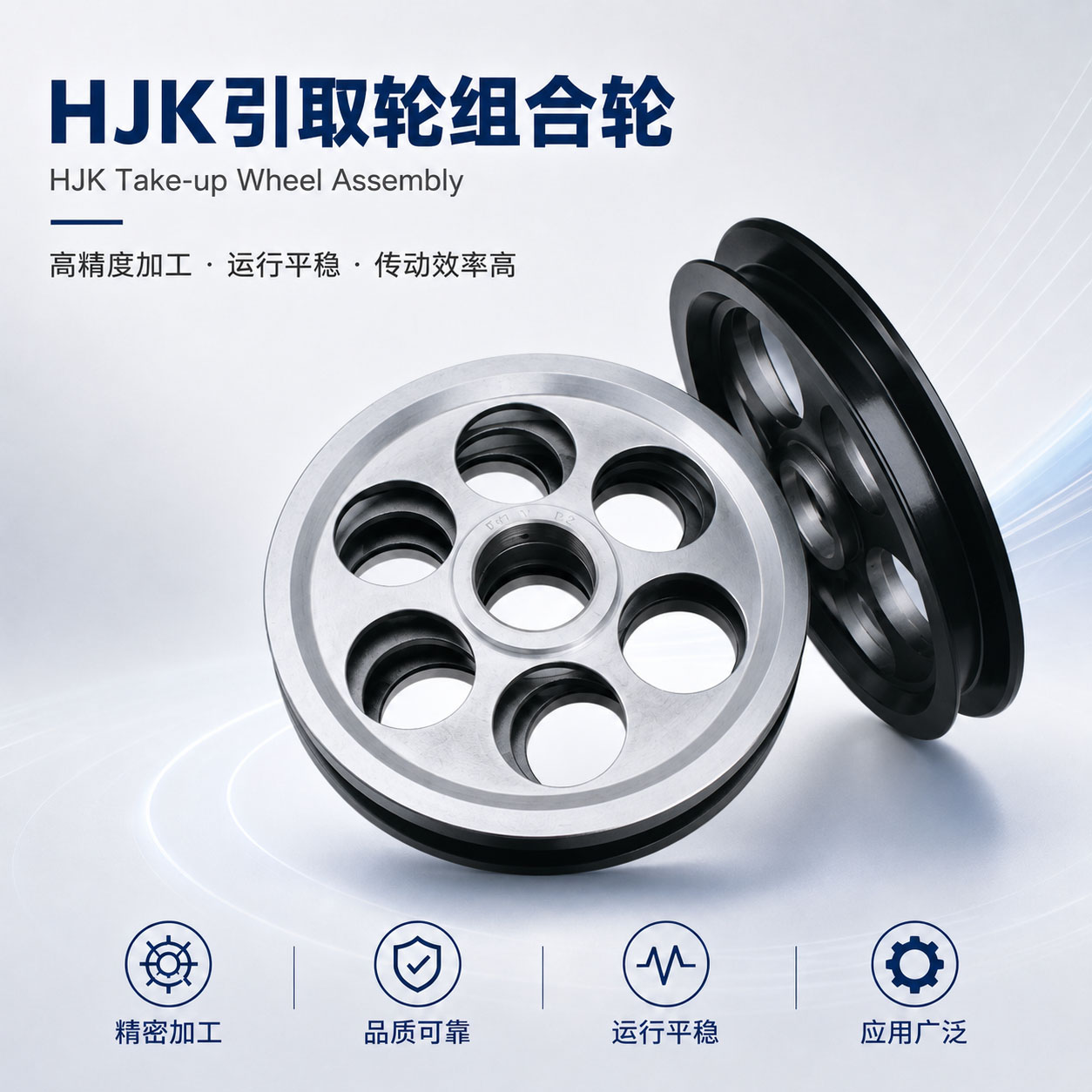

什么是引取轮组合轮
引取轮组合轮通常由主动轮、从动轮及张紧机构组成，有时也包含导向轮或测速轮。其工作原理是通过电机驱动主动轮旋转，利用轮面与线材之间的摩擦力实现牵引。多轮组合可以增大包角，提高牵引力，并减少打滑。常见的组合形式包括双轮、三轮、四轮甚至多轮配置，具体选择取决于牵引力需求、线径范围和生产速度。
与单一引取轮相比，组合轮能够提供更稳定的张力控制，尤其适用于高速生产或对张力敏感的细线、薄壁管材。此外，组合轮结构便于实现多道次牵引，例如在电缆绝缘挤出后，通过多组引取轮进行冷却和定型。
常见组合形式与特点
双轮组合
双轮组合是最基础的配置，通常由一个主动轮和一个从动轮组成，线材在两轮之间以S形或U形缠绕。结构简单，成本较低，适用于中低速生产线或对张力要求不高的场合。
三轮及多轮组合
三轮组合可提供更大的包角和牵引力，常用于高速拉丝、漆包线生产。多轮组合（如四轮、六轮）则多见于大型挤出线，能够实现多道次牵引和精确的张力分区控制。部分设计还集成了测速轮，用于闭环速度反馈。
带张紧机构的组合轮
为适应不同线径或补偿磨损，一些组合轮配备弹簧或气动张紧装置，可自动调节轮间距，保持恒定的压紧力。这种设计有助于减少线材压痕，延长轮面寿命。
主要应用领域
- 电线电缆制造：用于绝缘挤出、护套挤出、成缆绞合等工序的牵引，确保线径均匀。
- 光纤光缆生产：在拉丝、着色、二次被覆等过程中提供低张力、高稳定性的牵引。
- 管材挤出：用于塑料管、橡胶管的定径牵引，配合真空定径箱使用。
- 金属线材加工：在拉丝、退火、镀层线上作为收放线张力控制单元。
- 纺织化纤：用于纺丝、牵伸、卷绕等工序的导丝和牵引。
选型要点
选择引取轮组合轮时，需综合考虑以下因素：
- 线材类型与直径：不同材料（铜、铝、钢、塑料）和线径对轮面材质、硬度和摩擦系数有不同要求。例如，软质线材宜选用表面光滑的轮子，避免划伤；硬质线材则需耐磨性好的轮面。
- 牵引力与速度：根据生产线最高速度和所需张力，确定电机功率和减速比。高速生产应优先选择动平衡性能好的组合轮。
- 轮面材质：常见材质有钢、铝合金、聚氨酯、陶瓷涂层等。钢轮耐磨，但可能损伤软线；聚氨酯轮摩擦力大且不伤线，但耐磨性稍差；陶瓷涂层轮兼具高硬度和低摩擦系数，适用于高速和精密牵引。相关产品可参考陶瓷喷涂导轮和氧化锆导轮。
- 结构形式：根据安装空间和工艺要求选择卧式或立式，以及是否需要快换结构以便于穿线。
- 环境因素：高温、潮湿、腐蚀性环境需选择相应的防护等级和材质，如耐腐蚀陶瓷涂层。
维护与保养
正确的维护能显著延长组合轮的使用寿命，并保证牵引精度：
- 定期清洁：清除轮面及沟槽内的粉尘、油污和线材残留，避免打滑或压伤线材。可用软布蘸酒精擦拭，避免使用硬质工具刮擦。
- 检查磨损：定期测量轮面沟槽的磨损程度，不均匀磨损会导致线材跳动或张力波动。当磨损超过允许值时，应及时修复或更换。对于涂层轮，若涂层脱落或露出基体，需重新喷涂，如高硬度陶瓷涂层修复。
- 润滑与紧固：按照设备手册对轴承、张紧机构等活动部件进行润滑，检查紧固件是否松动。
- 动平衡检查：高速轮组若出现异常振动，应进行动平衡校正。
- 存放：备用轮应水平放置或悬挂，避免轮面受压变形；长期存放时需防锈处理。
常见问题
1. 引取轮打滑怎么办？
首先检查轮面是否磨损或沾有油污，清洁或更换轮子；其次确认张紧力是否足够，可适当增加压紧力；若仍打滑，可能需要增加包角，如改用多轮组合。
2. 线材表面出现压痕是什么原因？
可能是轮面硬度过高、压紧力过大或轮面有损伤。对于软线，建议更换为聚氨酯或橡胶轮面的组合轮；同时检查张紧机构是否调节不当。
3. 如何判断轮面磨损需要更换？
当沟槽底部出现明显凹坑、沟槽形状改变导致线材无法居中，或涂层脱落面积超过10%时，应考虑修复或更换。定期用样板检查沟槽轮廓。
4. 组合轮可以用于不同直径的线材吗？
可以，但需注意轮面沟槽尺寸应与线径匹配。部分组合轮设计有可更换的轮圈或沟槽套，以适应不同线径。切换线径时，需调整张紧力和导轮位置。
5. 陶瓷涂层轮有什么优势？
陶瓷涂层具有极高的硬度和耐磨性，摩擦系数低，不易粘附材料，特别适合高速牵引和精密线材生产。同时，陶瓷涂层还具备一定的耐腐蚀性。详情可查看耐磨陶瓷涂层。
6. 如何选择合适的组合导轮供应商？
应考察供应商的加工精度、材质选择、动平衡能力以及是否提供定制服务。可参考其相关产品线，如组合导轮、硬质合金配件等，了解其技术实力。
