碳化钨喷涂是表面工程领域的重要技术之一，通过将碳化钨粉末加热至熔融或半熔融状态，高速喷射到工件表面形成致密涂层，显著提升基材的耐磨、耐腐蚀和抗高温性能。本文以实际生产车间为背景，介绍碳化钨喷涂的工艺、设备、应用及选型维护要点，帮助您更好地理解这一技术。

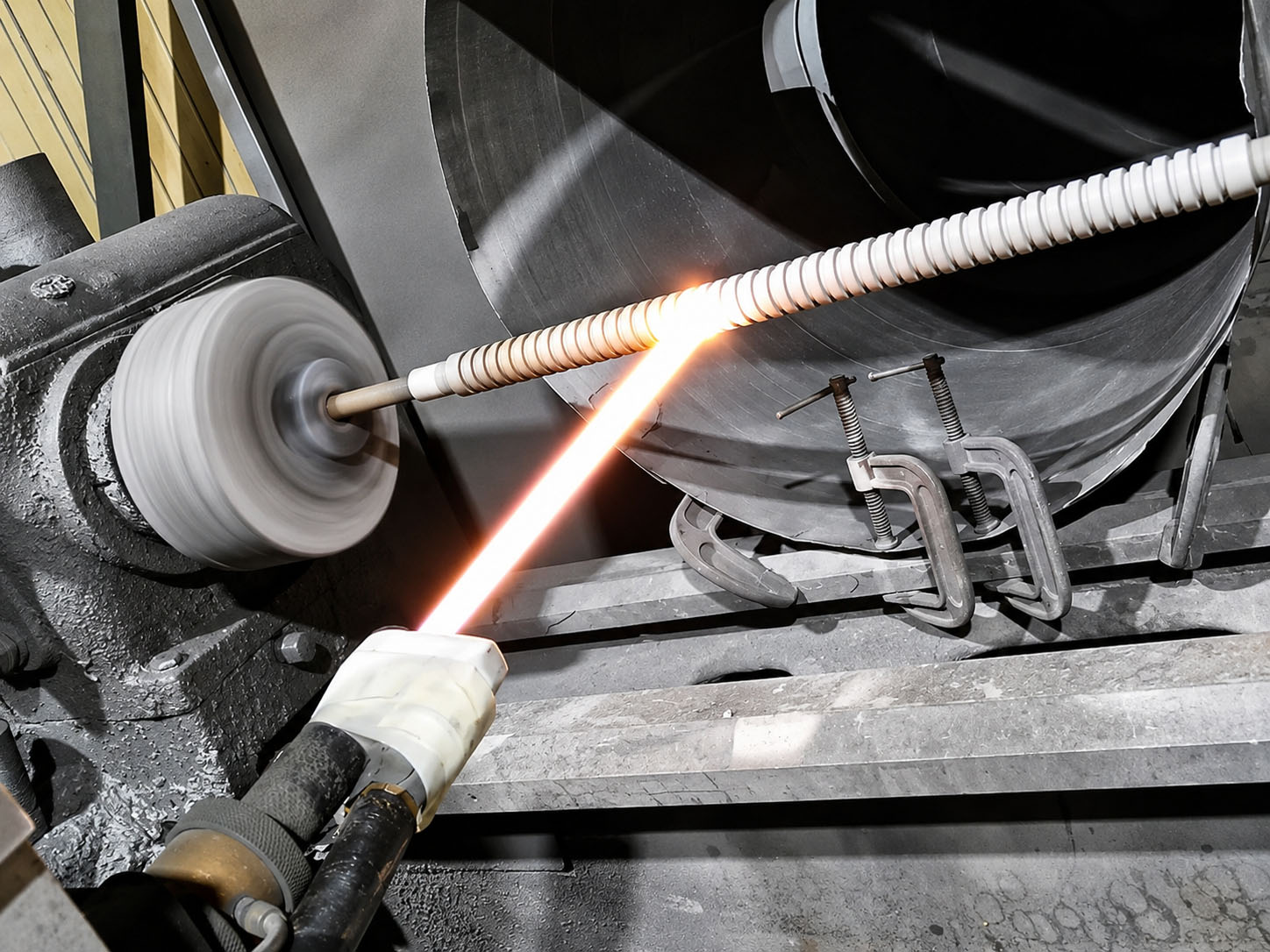

车间概况与核心工艺
碳化钨喷涂车间通常配备超音速火焰喷涂（HVOF）系统、等离子喷涂设备、喷砂预处理装置及后加工设备。HVOF是当前制备高质量碳化钨涂层的主流工艺，其火焰速度可达2000m/s以上，粉末颗粒撞击基体时动能高，形成的涂层孔隙率低于1%，结合强度超过70MPa。车间环境需控制温湿度，并配备除尘系统以保证安全与涂层质量。
典型工艺流程包括：基体清洗与脱脂→喷砂粗化→喷涂→冷却→后加工（磨削或抛光）。每一步均需严格按工艺卡执行，例如喷砂压力、喷涂距离、送粉速率等参数直接影响涂层性能。
设备与检测能力
车间核心设备包括：
- 超音速火焰喷涂系统：如JP-5000、DJ-2700等型号，使用煤油或丙烷燃料，可喷涂WC-Co、WC-CoCr等粉末。
- 等离子喷涂系统：用于部分特殊工况，但碳化钨涂层优先选用HVOF以减少脱碳。
- 辅助设备：自动喷砂房、三坐标机器人、涂层测厚仪、粗糙度仪、硬度计、金相显微镜等。
检测能力涵盖涂层厚度、结合强度（拉伸法）、硬度（洛氏或维氏）、孔隙率（金相法）及盐雾试验等。每批次产品需留样检测，确保符合客户规范。
典型应用场景
碳化钨涂层因其优异的耐磨粒磨损和冲蚀磨损性能，广泛应用于：
- 航空航天：发动机叶片阻尼台、起落架轴颈、涡轮盘榫槽等。
- 石油化工：阀门密封面、抽油杆、柱塞、钻具接头。
- 造纸机械：压光辊、瓦楞辊、涂布辊。
- 钢铁冶金：张力辊、炉底辊、沉没辊。
- 通用机械：液压柱塞、密封环、模具表面强化。
选型时需根据工况（温度、介质、载荷）选择粘结相（Co或CoCr）及涂层厚度，通常厚度范围0.1-0.5mm，特殊要求可加厚。
选型与维护建议
如何选择涂层材料
碳化钨涂层常见牌号包括WC-12Co、WC-17Co、WC-10Co-4Cr等。WC-Co适用于常温耐磨环境，WC-CoCr兼具耐腐蚀性，适合酸性或海水环境。需与喷涂服务商沟通具体工况，必要时进行样件测试。
涂层后加工与维护
喷涂后通常需磨削至所需尺寸和表面粗糙度，金刚石砂轮是常用工具。使用中应避免局部过载或冲击，定期检查涂层磨损情况。若涂层局部剥落，可采用局部修复工艺，但需评估基体损伤。
质量保证措施
车间应执行ISO 14918等热喷涂标准，建立工艺评定记录（PQR）和操作人员资质认证。每批次喷涂前进行试板喷涂并检测，确保工艺稳定性。
常见问题
碳化钨涂层与镀硬铬相比有何优势？
碳化钨涂层硬度更高（HV0.3可达1100-1300），耐磨性优于镀硬铬，且无氢脆风险，但成本较高，适用于重载或腐蚀环境。
涂层厚度是否越厚越好？
不是。过厚涂层会增加残余应力，导致开裂或剥落。通常推荐厚度0.1-0.5mm，具体需结合工件尺寸和工况。
HVOF喷涂碳化钨时如何控制脱碳？
通过优化燃料/氧气比、喷涂距离和送粉速率，保持颗粒温度适中，避免过热分解。现代HVOF系统可有效控制脱碳，保留碳化钨硬质相。
碳化钨涂层可以用于食品接触吗？
一般不建议，因为钴粘结相可能释放。如需食品级应用，应选择无钴或符合FDA的涂层材料，并与供应商确认。
喷涂后工件变形如何解决？
喷涂热输入低，变形小，但薄壁件仍需注意。可通过对称喷涂、控制冷却速率或预留加工余量来减少变形。
如何评估喷涂服务商的资质？
查看其是否具备相关认证（如ISO 9001、Nadcap）、设备能力、检测手段及同类产品业绩，必要时进行现场审核。
如需进一步了解碳化钨喷涂工艺或参观车间，请通过网站联系方式预约。相关车间信息可参考：喷涂成品车间、超音速喷涂车间、氧化锆喷涂车间、超音速喷涂车间。
