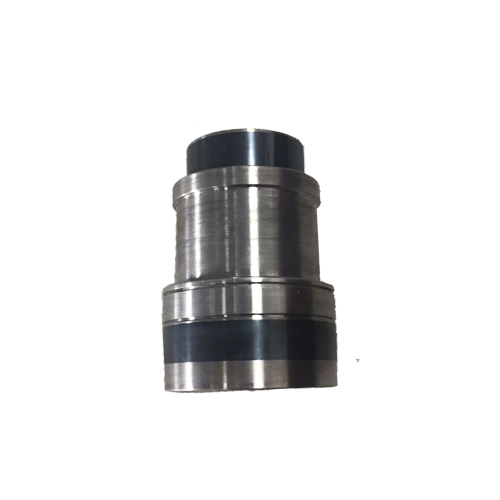

在线材、电缆及线缆生产线上，油封位是旋转轴与固定壳体之间的关键密封界面。长期高速运转下，油封唇口与轴颈的摩擦、介质腐蚀及颗粒侵入，极易导致轴颈磨损、泄漏甚至设备停机。油封位镀瓷技术通过在金属表面制备致密的陶瓷涂层，大幅提升表面硬度、耐磨性和化学稳定性，成为众多线材设备配件延寿的首选方案。
油封位镀瓷的工艺原理与特点
油封位镀瓷主要采用热喷涂或超音速火焰喷涂（HVOF）工艺，将陶瓷粉末（如氧化铬、氧化铝-氧化钛等）加热至熔融或半熔融状态，高速喷射到预处理后的轴颈表面，形成与基体结合牢固的陶瓷涂层。该涂层具有以下特点：
- 高硬度：涂层显微硬度通常可达800-1200 HV，有效抵抗油封唇口的磨粒磨损。
- 低摩擦系数：致密陶瓷表面可降低与橡胶油封的摩擦，减少发热和功率损耗。
- 优异的耐腐蚀性：陶瓷化学惰性强，能耐受润滑油、冷却液及清洗剂的侵蚀。
- 尺寸修复能力：可对已磨损的轴颈进行涂层修复，恢复原始尺寸，避免更换整轴。
在线材生产设备中的应用
油封位镀瓷广泛应用于各类线材、电缆、钢丝绳生产设备的旋转部件，典型应用包括：
- 拉丝机主轴与齿轮箱输出轴：保护油封位免受金属粉尘和拉丝润滑液的磨损腐蚀。
- 绞线机、成缆机旋转体：在高速绞合过程中，确保油封长期可靠密封。
- 漆包机收放线轴：防止漆液和溶剂对轴颈的化学侵蚀。
- 挤出机螺杆尾部：避免塑料熔体泄漏导致的腐蚀和积碳磨损。
选型与设计考量
选择油封位镀瓷方案时，需综合评估以下因素：
- 基体材质：常见基材为碳钢、合金钢或不锈钢，需确认与涂层材料的热膨胀匹配性。
- 涂层材料：氧化铬涂层适用于一般耐磨工况；氧化铝-氧化钛涂层兼具韧性和耐磨性；碳化钨涂层用于重载或高冲击场合，但成本较高。
- 涂层厚度：通常推荐0.2-0.5 mm，过厚可能影响结合强度，过薄则耐磨寿命不足。
- 表面粗糙度：镀瓷后需精磨至Ra 0.2-0.4 μm，以匹配油封要求。
- 油封材料兼容性：陶瓷表面宜配合氟橡胶（FKM）或聚四氟乙烯（PTFE）油封，避免使用丁腈橡胶（NBR）因摩擦系数较高而加速磨损。
维护与使用建议
正确的安装和维护能最大化镀瓷油封位的使用寿命：
- 安装前检查：确保涂层无裂纹、剥落，轴颈尺寸和圆度符合公差。
- 清洁与润滑：安装时在油封唇口涂抹适量润滑脂，避免干摩擦启动。
- 定期巡检：监测油封部位温度、泄漏情况，发现异常及时停机检查。
- 避免机械损伤：拆装时使用专用工具，防止划伤涂层表面。
- 再修复能力：若涂层局部磨损，可进行局部打磨、重新喷涂并精磨，恢复功能。
常见问题
1. 油封位镀瓷后是否会影响轴的强度？
涂层厚度很薄（通常0.2-0.5 mm），且喷涂前会进行表面粗化处理，对轴的整体强度影响极小。设计时已考虑疲劳强度，正常使用下安全可靠。
2. 镀瓷涂层会剥落吗？
在正确的表面预处理和喷涂工艺下，涂层结合强度可达70 MPa以上。只要避免异常冲击或过载，涂层不易剥落。若出现局部剥落，通常可修复。
3. 油封位镀瓷适用于所有类型的油封吗？
建议配合氟橡胶或PTFE油封使用，以获得最佳耐磨性和低摩擦。丁腈橡胶油封可能因摩擦系数较高而加速磨损，需谨慎评估。
4. 镀瓷修复的成本与新轴相比如何？
对于大型或复杂轴类，镀瓷修复成本通常远低于更换新轴，且停机时间更短。具体成本需根据轴尺寸、涂层材料和批量评估。
5. 如何检测镀瓷涂层的质量？
可通过外观检查、厚度测量、硬度测试及结合强度试验（如划痕法）进行检测。专业厂商会提供相应的质检报告。
6. 油封位镀瓷的典型寿命有多长？
寿命受工况影响较大，在正常润滑和清洁条件下，镀瓷油封位的使用寿命可比未涂层轴颈延长2-5倍。实际案例中，部分拉丝机主轴镀瓷后连续运行超过两年未出现泄漏。
