在现代工业中，零件表面性能往往决定了设备的可靠性和寿命。钛瓷涂层和碳化钨喷涂是两种重要的表面工程技术，能够赋予基材耐磨、耐腐蚀、耐高温或绝缘等特性。无论是新件强化还是旧件修复，选择合适的涂层工艺都能显著降低维护成本。本文将介绍这两种涂层的工艺特点、典型应用以及选型注意事项，帮助您做出更合适的决策。
工艺原理与特点
碳化钨喷涂
碳化钨喷涂通常采用超音速火焰喷涂（HVOF）或等离子喷涂工艺，将碳化钨粉末高速喷射到工件表面，形成高硬度、高结合强度的涂层。其显微硬度可达1100-1300 HV，孔隙率低于1%，适用于承受严重磨损的部件。涂层厚度一般在0.1-0.5 mm之间，可根据需求调整。
钛瓷涂层
钛瓷涂层是一种陶瓷基复合材料涂层，兼具钛的韧性和陶瓷的耐磨、绝缘性能。通过热喷涂工艺制备，涂层致密，能有效抵抗化学腐蚀和高温氧化。典型厚度为0.2-0.4 mm，表面粗糙度可后续加工至Ra 0.4 μm以下。
典型应用场景
碳化钨涂层广泛应用于：
- 造纸机械的辊筒、压光辊；
- 石油钻探的钻杆接头、扶正器；
- 钢铁行业的张力辊、输送辊；
- 航空航天起落架部件。
钛瓷涂层则常见于：

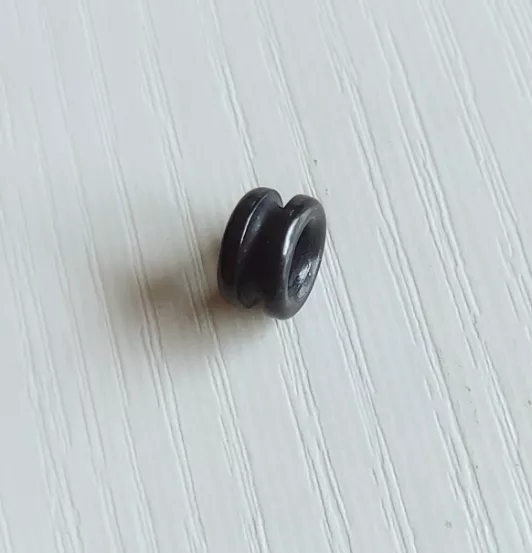

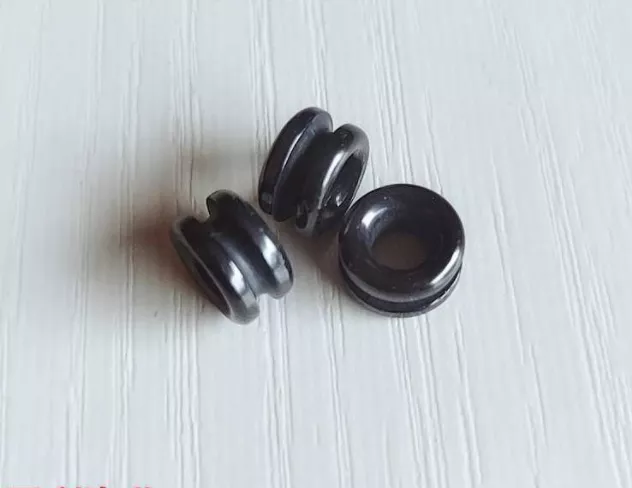

- 纺织机械的导丝器、瓷眼、猪尾巴导丝钩；
- 化工泵阀的密封面；
- 电子行业的绝缘零件；
- 食品机械中需要无污染耐磨的表面。
碳化钨塔轮在拉丝机中的应用与选型指南" width="529" height="524" />
选型与工艺对比
选择涂层时需综合考虑工况、基材和成本。下表简要对比两种涂层：
| 特性 | 碳化钨喷涂 | 钛瓷涂层 |
|---|---|---|
| 硬度 | 极高（>1100 HV） | 高（800-1000 HV） |
| 耐磨性 | 优异 | 良好 |
| 耐腐蚀性 | 良好（取决于粘结相） | 优异（耐酸碱） |
| 绝缘性 | 不绝缘 | 良好绝缘 |
| 适用温度 | <500°C | <800°C |
| 典型工艺 | HVOF、等离子 | 等离子、火焰喷涂 |
对于既有磨损又有腐蚀的场合，可考虑碳化钨涂层加封孔处理；若需要绝缘或耐高温，钛瓷涂层更合适。旧件修复时，需评估基材状况和剩余厚度，热喷涂修复能恢复尺寸并提升性能。
加工流程与质量保障
典型喷涂加工流程包括：
- 表面预处理：除油、喷砂粗化，增加涂层结合力。
- 喷涂：采用自动化设备控制参数，保证涂层均匀性。
- 后加工：磨削或抛光至所需尺寸和光洁度。
- 检测：硬度测试、结合强度测试、孔隙率检测等。
我们严格遵循工艺流程，确保每批次涂层性能一致。相关案例可参考碳化钨耐磨喷涂和超音速喷涂页面。
维护与注意事项
涂层零件在使用中应避免剧烈冲击和局部过热。定期检查涂层磨损情况，若局部剥落可进行局部修复。清洗时使用中性溶剂，避免强酸强碱长时间浸泡（钛瓷涂层耐腐蚀性较好，但仍需注意）。对于碳化钨涂层，在腐蚀环境中建议增加封孔处理以延长寿命。
常见问题
碳化钨涂层能加工多厚？
通常0.1-0.5 mm，特殊要求可加厚至1 mm，但需评估结合强度和内应力。
钛瓷涂层可以用于食品接触吗？
钛瓷材料本身无毒，但需确认具体成分符合食品级标准，建议提供工况由我们评估。
旧件修复前需要提供什么信息？
请提供零件图纸、材质、磨损情况照片及工况参数，以便制定修复方案。参考热喷涂修复。
涂层结合强度如何？
采用喷砂预处理和优化工艺，结合强度通常大于70 MPa，满足多数工业要求。
交货周期多长？
视零件数量和复杂程度而定，常规订单约5-10个工作日，加急可协商。
是否提供样品测试？
可提供工艺试样供客户测试，具体请联系我们确认。
