在现代化工业生产车间里，线缆如同一条条神经，穿梭于设备之间，传递着动力、信号与数据。而在这些线缆的传输路径上，有一个看似不起眼却至关重要的部件——线缆过线轮。它默默承载着线缆的张力，引导着线缆的走向，减少着摩擦与磨损，堪称工业线缆传输系统中的隐形守护者。对于线缆生产、线材加工、电缆制造、机器人线束、电梯随行电缆以及各类自动化设备而言，线缆过线轮的性能优劣，直接影响着生产效率、产品质量乃至设备的安全运行。本文将从线缆过线轮的基本概念出发，深入剖析其结构、材质、选型要点、应用场景以及维护保养之道，为行业从业者提供一份全面而实用的参考指南。
一、什么是线缆过线轮？
线缆过线轮，顾名思义，是一种用于引导线缆、线材或绳索改变方向、传递张力并减少摩擦的轮状机械部件。它通常由轮体、轴承、轴心以及安装支架等部分组成。在工业生产中，线缆过线轮被广泛应用于拉丝机、绞线机、挤出机、收放线设备、电缆桥架、机器人第七轴、电梯曳引系统、起重机械以及各类线缆加工流水线中。其核心功能是让线缆在高速运动中保持稳定的轨迹，避免因直接摩擦金属边缘而造成的绝缘层破损、导体断裂或信号衰减。
与普通的滑轮不同，线缆过线轮针对线缆的特性进行了专门优化。例如，轮槽通常设计成圆弧形，以增大与线缆的接触面积，降低单位面积压力；轮体材质多采用耐磨工程塑料、铝合金、尼龙或聚氨酯包胶，既能保证强度，又能避免划伤线缆表面；轴承则选用高精度、低噪音、长寿命的深沟球轴承或滑动轴承，确保在高速旋转下依然平稳顺滑。
二、线缆过线轮的结构与材质解析

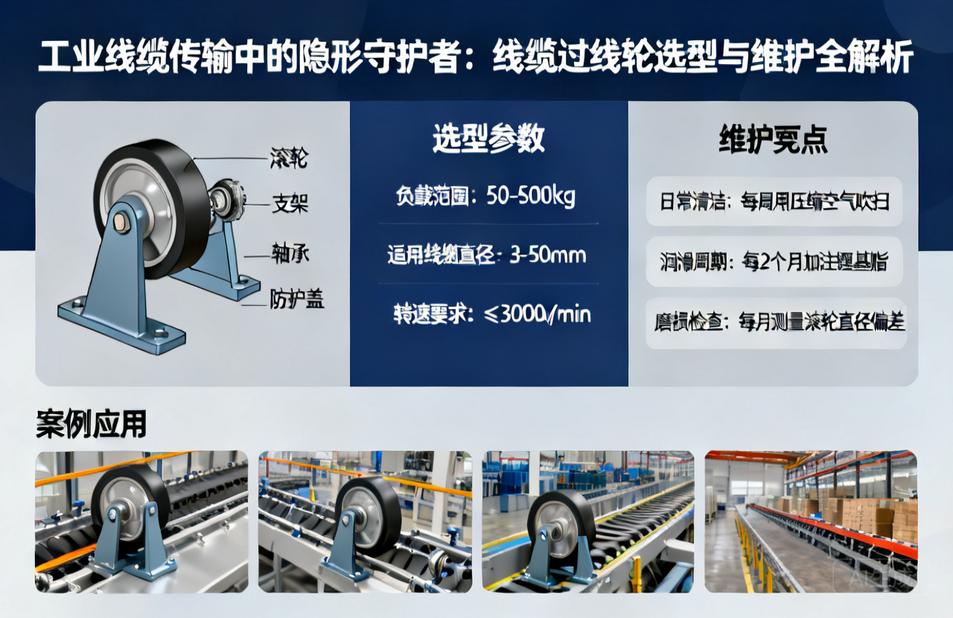

要深入理解线缆过线轮，就必须对其结构和材质了如指掌。一个典型的线缆过线轮主要由以下几个部分构成：
1. 轮体：这是过线轮的主体部分，直接与线缆接触。轮体的材质选择至关重要。常见的材质包括：
（1）铝合金轮体：重量轻、强度高、散热性好，适合高速运转场合，但表面需要经过阳极氧化或硬质氧化处理，以提高耐磨性。若直接与线缆摩擦，铝合金可能对线缆造成磨损，因此常配合包胶使用。
（2）尼龙轮体：具有优异的耐磨性和自润滑性，重量轻，噪音低，对线缆损伤小，广泛应用于中小型线缆过线场景。但尼龙在高温或重载环境下易变形，需注意使用条件。
（3）聚氨酯包胶轮体：在金属轮芯外包覆一层聚氨酯弹性体，既保留了金属的强度，又具备了聚氨酯的高耐磨、高弹性、耐油、耐水解等特性。聚氨酯包胶过线轮对线缆的保护效果极佳，是目前高端线缆传输系统的首选。
（4）工程塑料轮体：如POM、ABS等，成本较低，适用于轻载、低速场合，但使用寿命相对较短。
2. 轴承：轴承是过线轮旋转灵活性的关键。根据使用工况，可选择深沟球轴承、调心球轴承、滑动轴承（如粉末冶金含油轴承）或陶瓷轴承。高速场合应选用高精度、低游隙的深沟球轴承，并配合防尘盖或密封圈，防止灰尘和线缆碎屑进入。对于洁净度要求高的行业，如电子线束加工，可选用不锈钢轴承或陶瓷轴承。
3. 轴心与安装支架：轴心用于支撑轴承和轮体，通常为不锈钢或碳钢镀锌材质。安装支架则将过线轮固定在设备机架上，其设计需考虑调节方便性，如采用长槽孔或偏心轴结构，以便微调线缆的进出角度。
4. 轮槽形状：轮槽的几何形状直接影响线缆的受力状态。常见的轮槽有U型、V型和圆弧型。对于圆电缆和线材，圆弧型轮槽最为理想，因为它能与线缆外径良好贴合，分散压力，避免线缆被压扁或划伤。对于扁平线缆或排线，则需要采用平槽或带挡边的特殊设计。
三、线缆过线轮的选型要点
选型是确保线缆过线轮发挥最佳性能的第一步。面对市场上琳琅满目的产品，如何挑选最适合自己设备的过线轮？以下六个维度值得重点关注：
1. 线缆规格与材质：首先要明确所传输线缆的直径、材质、柔软度以及表面特性。对于细软的电子线，应选择轮槽光滑、材质柔软的过线轮，如尼龙或聚氨酯包胶轮；对于粗硬的电力电缆，则需要强度高、承载能力大的铝合金或钢制过线轮。
2. 运行速度与频率：高速运行的线缆对过线轮的动平衡和轴承性能要求极高。若过线轮转速超过每分钟数千转，必须选用经过动平衡校正的轮体和高精度轴承，否则会产生振动、噪音，甚至导致线缆跳槽。同时，高速下轴承的发热问题也不容忽视。
3. 负载与张力：线缆在传输过程中会受到张力作用，过线轮需要承受由此产生的径向和轴向载荷。选型时需计算最大工作张力，并据此选择轴承的额定动载荷和轮体的结构强度。对于重载场合，可考虑采用双轴承支撑或加宽轮体设计。
4. 环境条件：工作环境的温度、湿度、粉尘、腐蚀性气体等因素都会影响过线轮的使用寿命。例如，在潮湿或腐蚀性环境中，应选用不锈钢轴承和耐腐蚀的聚氨酯包胶轮；在高温环境中，则需选用耐高温的轴承润滑脂和金属轮体。在洁净室中，应避免使用易产生粉尘的材质。
5. 安装空间与方式：过线轮的安装方式有螺栓固定、轴卡固定、法兰安装等多种形式。选型时需确认设备上的安装空间尺寸，包括轮体直径、宽度、轴心长度等，确保能够顺利替换或加装。同时，要考虑线缆的进出角度，选择合适的支架类型，如固定式、可调式或弹簧式。
6. 精度与寿命要求：对于高精度线缆加工设备，如绞线机、绕线机，过线轮的径向跳动和端面跳动必须控制在极小范围内，否则会影响线缆的排线精度。此外，还需根据设备的维护周期和预期寿命，选择耐磨性匹配的材质和轴承，以降低停机更换频率。
四、线缆过线轮的典型应用场景
线缆过线轮的应用几乎覆盖了所有涉及线缆运动的工业领域。以下列举几个典型场景，以帮助读者更好地理解其重要性：
1. 线缆生产与加工：在拉丝、绞线、挤出、收线等工序中，线缆需要经过多个过线轮进行导向和张力控制。过线轮的平滑度和耐磨性直接影响到线缆的表面质量和生产效率。例如，在高速绞线机上，陶瓷或聚氨酯包胶过线轮能有效减少断线率，提高绞合质量。
2. 电线电缆制造：在电缆厂的成缆机、装铠机、收放线架上，大型过线轮承担着引导粗电缆的任务。这些过线轮通常采用重型轴承和厚壁轮体，以承受巨大的张力和重量。
3. 工业机器人与自动化：在机器人第七轴、桁架机械手、线缆拖链系统中，过线轮用于引导机器人线束，防止线缆在反复弯折中磨损或断裂。轻量化、低噪音的尼龙或聚氨酯过线轮是这类应用的主流选择。
4. 电梯与起重：电梯的随行电缆、起重机的钢丝绳和电缆都需要过线轮进行导向。在这些安全至上的场合，过线轮的可靠性至关重要，通常需要定期进行无损探伤和磨损检查。
5. 纺织与线材加工：在纺织机械、焊丝生产线、轮胎帘子线生产线上，过线轮同样发挥着不可替代的作用。针对不同线材的特性，过线轮的材质和表面处理也各有讲究。
五、线缆过线轮的维护与保养
再好的过线轮也需要正确的维护保养，才能延长使用寿命，保障生产稳定。以下是一些实用的维护建议：
1. 定期检查轮槽磨损：轮槽是过线轮最易磨损的部位。应定期检查轮槽是否出现沟槽、毛刺或变形。若磨损深度超过原设计公差，应及时更换，以免损伤线缆。对于聚氨酯包胶轮，若出现龟裂或脱胶，也需立即更换。
2. 关注轴承状态：轴承是过线轮的旋转核心。若发现过线轮转动时有异响、卡滞或晃动，很可能是轴承损坏或润滑失效。应定期加注合适的润滑脂，并检查轴承密封是否完好。对于高速过线轮，建议建立轴承温度监测记录，及时发现异常升温。
3. 保持清洁：线缆过线轮周围容易积聚线缆碎屑、灰尘和油污。这些杂物若进入轴承或轮槽，会加速磨损。应定期用压缩空气或软布清理过线轮表面，避免使用尖锐工具刮擦轮槽。
4. 正确安装与对中：安装过线轮时，必须确保其轴线与线缆运行方向垂直，且轮槽中心线与线缆中心线对齐。若对中不良，会导致线缆跑偏、磨损加剧，甚至脱槽。对于多轮系统，还需保证各过线轮之间的平行度和高度一致性。
5. 建立更换周期：根据使用频率和工况，制定合理的过线轮更换周期。对于关键设备，可考虑备用过线轮，以便在突发故障时快速更换，减少停机损失。
六、线缆过线轮的技术发展趋势
随着工业自动化和智能制造的推进，线缆过线轮也在不断进化。未来，我们可以预见以下几个发展趋势：
1. 新材料应用：碳纤维增强复合材料、高性能工程塑料和新型聚氨酯弹性体将进一步提升过线轮的强度、耐磨性和轻量化水平。例如，碳纤维轮体可在保证强度的同时大幅降低转动惯量，适应超高速运行。
2. 智能化监测：内置传感器（如温度、振动、转速传感器）的智能过线轮将逐渐普及，可实时监测过线轮的健康状态，并通过工业物联网实现预测性维护，避免意外停机。
3. 定制化与模块化：不同行业对过线轮的需求差异巨大，定制化设计将成为常态。同时，模块化结构将使过线轮的安装、更换和维修更加便捷，降低用户的库存成本。
4. 环保与节能：低摩擦轴承、自润滑材料和可回收轮体材料的应用，将有助于减少能耗和环境污染，符合绿色制造的大趋势。
结语
线缆过线轮虽小，却承载着工业线缆传输的顺畅与安全。从选型到安装，从日常维护到技术升级，每一个环节都需要专业的知识和细致的关注。作为工业制造中不可或缺的基础部件，线缆过线轮的价值远不止于一个简单的滑轮。它是对线缆的温柔呵护，是对生产效率的默默保障，更是对工业品质的执着追求。希望通过本文的分享，能让更多从业者重视线缆过线轮的选型与维护，让这个隐形守护者发挥出更大的价值。在未来的智能化工厂中，线缆过线轮必将继续演进，以更优异的性能服务于千行百业。
